Производитель: Lessar |
Высокоэффективная теплообменная поверхность
Компактность конструкции
Внешнее статическое давление воздуха до 150 Па
Низкий уровень шума
Возможность размещения на техническом этаже при подключении воздуховодов

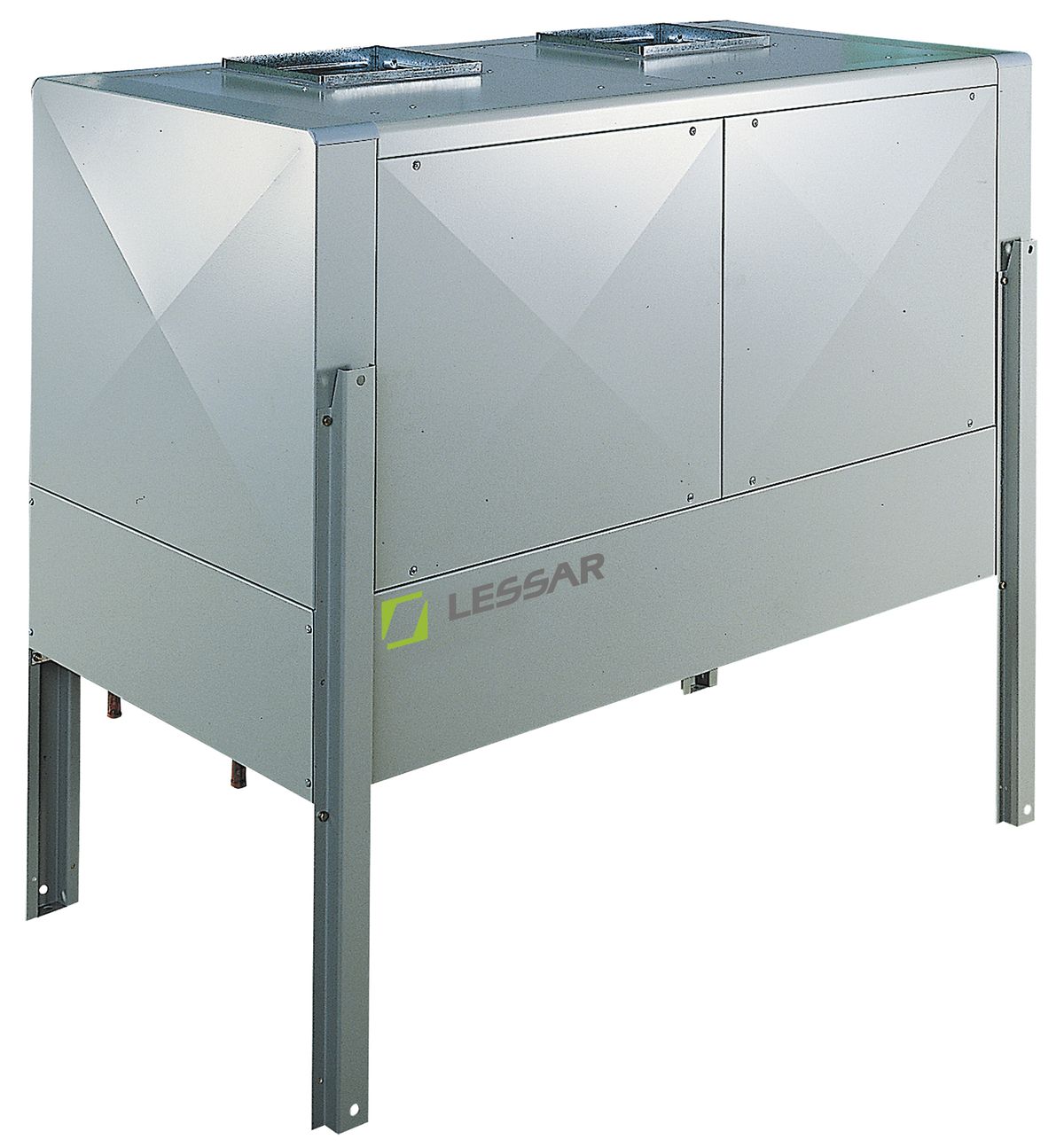

Воздушные конденсаторы LUE-CT предназначены для использования в системах кондиционирования воздуха и холодоснабжения административно-бытовых сооружений, офисных зданий, торгово-развлекательных центров, складских терминалов.
Модельный ряд, состоящий из 29 типоразмеров, охватывает теплосъем от 4 до 138 кВт.
Корпус
Корпус конденсаторов изготовлен из оцинкованной листовой стали.
Легкость доступа ко всем компонентам конденсаторов облегчает работы по монтажу, техобслуживанию и очистке.
В случае проблем с доступом к месту установки конденсаторы могут быть легко демонтированы и вновь смонтированы на месте установки.
Направление выходящего воздуха можно легко изменить на месте установки.
Теплообменная поверхность
Конденсаторы оборудованы высокоэффективными теплообменниками, изготовленными из медных труб диаметром 3/8″ (∅9,53 мм), которые расположены в шахматном порядке и механически расширены внутри алюминиевого оребрения (шаг ребра 2,12 мм). Конфигурация теплообменника обеспечивает оптимальные условия для теплопередачи. Патрубки конденсатора выведены под пайку.
Вентиляторы
На конденсаторах установлены центробежные вентиляторы прямого привода с двойным воздухозабором с частотой вращения 1000 об/мин Внешнее статическое давление воздуха до 150 Па.
Конденсаторы снабжены однофазными электродвигателями закрытого типа 230 В, 50 Гц, IP54, класс F, с рассчитанной на весь период срока службы смазкой и с внутренней тепловой защитой.
На конденсаторах с типоразмерами модуля 201, 283, 402, 478, 566, 603, 717, 849, 956 и 1132 установлены 3-фазные вентиляторы 230/400 В, 50 Гц.
Предусмотрены соединительные узлы для подключения к тканевым воздуховодам.
Клеммы электродвигателей вентиляторов расположены в легкодоступной клеммной коробке. (Обмотки 3-фазных двигателей подключены на 400 В.)
Для облегчения регулирования давления с помощью циклического режима работы вентиляторов при установленных на секциях теплообменника экранах не допускает перепуска воздуха.
Два возможных положения конденсатора, с вертикальным или горизонтальным входом воздуха, также предполагают четыре варианта выходящего воздушного потока; при заказе оборудования необходимо указать вариант поставки: V1, V2, V3, V4 или H1, H2, H3, H4.
Опции теплообменника
LZ-MCI Многоконтурный
LZ-BAE Оребрение с покрытием BAE
LZ-FINS Другой шаг оребрения
Дополнительные опции
LZ-PEI Серая эмаль RAL 7035
LZ-VPS Жалюзи на выходе воздушного потока
LZ-FLA Воздушные фильтры на всасывании
LZ-IPH Шумоизоляция
LZ-UCC Жалюзи воздухозаборные (кроме модели CT 528 и моделей CT 603-CT 1132)
LZ-ECB Упаковка в ящик
